Von der Zelle zum Modul: Der Herstellungsprozess von Rückkontakt- (BC-) Solarmodulen

Einleitung: Warum Rückkontakt-Technologie die Solarindustrie neu gestaltet

Die PV-Industrie befindet sich mitten in einem echten Technologiewandel. PERC dominierte jahrelang, TOPCon stieg schnell auf, und nun erregt eine dritte Architektur ernsthafte Aufmerksamkeit sowohl bei Herstellern als auch bei Projektentwicklern: die Rückkontakt-Technologie (BC).

Konventionelle Vorderkontakt-Zellen verschwenden einen Teil des Sonnenlichts, da sich Metallgitterlinien direkt auf der Sonnenseite befinden. BC-Zellen verlagern jeden elektrischen Kontakt auf die Rückseite. Die Vorderseite bleibt vollständig sauber. Das bedeutet höheren Kurzschlussstrom, ein eleganteres Aussehen und eine Moduleffizienz, die nun direkt mit dem Mainstream konkurriert.

Hier ist der Teil, der BC für jeden interessant macht, der eine Linie betreibt: Der Weg von einer fertigen BC-Zelle zu einem vollständig montierten BC-Modul ist nicht dieselbe Aufgabe, die die Industrie seit Jahrzehnten ausführt. Keine Vorderseiten-Busbars, keine Vorderseiten-Finger. Diese eine Tatsache ändert, wie Zellen verbunden werden, wie Strings aufgebaut werden, wie Bänder konstruiert werden und wie Sie Ihr Laminierungsrezept festlegen.

Dieser Blog führt Sie Schritt für Schritt durch den gesamten Prozess von der BC-Zelle zum BC-Modul, einschließlich der beteiligten Ausrüstung und der Prozessfallen, auf die Sie achten müssen.

1. Die BC-Zelle verstehen: Eine kurze Einführung

1.1 Was ist eine Rückkontakt-Zelle?

Eine Rückkontakt-Zelle (BC), manchmal auch Interdigitated Back Contact (IBC) oder einfach All-Back-Contact genannt, platziert sowohl den Emitter- als auch den Basiskontakt auf der Rückseite des Wafers in einem verschränkten Muster. Die Vorderseite ist blankes Silizium, was drei Dinge gleichzeitig beseitigt:

• Verschattungsverluste, typischerweise 3-5% der Zellfläche bei konventionellen Zellen

• Ohmsche Verluste, die mit Design-Kompromissen des Vordergitters verbunden sind

• Sichtbare Gitterlinien, die für das Aussehen sehr wichtig sind

Führende BC-Varianten in 2024-2025:

Die Richtung ist klar: BC bewegt sich von einem Nischen-Premiumprodukt zu einem Mainstream-Konkurrenten, stark vorangetrieben durch chinesische Hersteller, die 2024-2025 skalieren.

1.2 Der entscheidende Unterschied: Kontaktgeometrie

Bei einer PERC- oder TOPCon-Zelle werden die vorderen Busbars (9-16 bei modernen Zellen) und Finger so dünn wie möglich gehalten, während sie dennoch Strom sammeln. Sie löten das Band direkt auf diese Busbars. Einfach.

Bei einer BC-Zelle trägt die Rückseite abwechselnde Streifen aus n- und p-Kontakten in einem parallelen, interdigitalen Muster. Breite, Abstand und Zwischenraum dieser Streifen sind für jeden Hersteller unterschiedlich und proprietär. Sie bestimmen auch genau, wie die Zelle innerhalb eines Moduls verschaltet werden kann.

2. Der BC-Modulherstellungsprozess: Schritt für Schritt

Eine BC-Modullinie teilt viel Ausrüstung mit einer konventionellen Linie, wie Laminatoren, Stringer und Rahmungsstationen. Aber die Verschaltung und Stringbildung sind wirklich anders. Hier ist der vollständige Ablauf:

Nun betrachten wir jeden Schritt einzeln.

Schritt 1: Zelleingangskontrolle und Sortierung

BC-Zellen kommen aus der Zellfabrik als Quadranten, in voller Größe oder halbiert, je nach Moduldesign. Der erste Schritt entspricht jeder Modullinie:

• Sichtprüfung auf Mikrorisse, Absplitterungen, Verunreinigungen oder Farbabweichungen

• I-V-Test für Voc, Isc, Pmax und Füllfaktor

• Elektrolumineszenz (EL)-Bildgebung, um Mikrorisse, gebrochene Finger, Shunts oder tote Bereiche zu erkennen

• Zellsortierung und Binning nach Leistungsklasse, normalerweise 1-2,5W-Bins, und für BC-Zellen auch nach Farbgleichmäßigkeit, da die nackte Vorderseite jede Farbabweichung sehr sichtbar macht

BC-spezifische Herausforderung: ohne Frontmetall ist Farbkonsistenz alles, besonders für Wohngebäude und BIPV, wo das Aussehen den Verkauf bestimmt. Viele BC-Hersteller verwenden engere Farbbins, manchmal kundenspezifisch sortiert mit Farbmessgeräten, die Lab*-Werte lesen, im Vergleich zu konventionellen Modulen.

Schritt 2: Zellverbindung / Verschaltung - Das Herzstück der BC-Modulfertigung

Hier unterscheiden sich BC-Module am stärksten von konventionellen, und hier liegt der Großteil der jüngsten Ausrüstungsinnovationen.

2.1 Die Herausforderung der Verschaltung

Bei einer normalen Zelle löten Sie ein flaches Band über die vorderen Busbars und falten es auf die Rückseite der nächsten Zelle. Einfache Geometrie.

Bei einer BC-Zelle befinden sich sowohl der positive als auch der negative Kontakt auf der Rückseite in einem interdigitalen Muster. Also:

• Ein einfaches Vorne-hinten-Überklappband funktioniert nicht

• Die Verbindung muss die rückseitigen Kontaktstreifen benachbarter Zellen überbrücken

• Streifenabstand, -breite und -ausrichtung sind herstellerspezifisch

• Fehlausrichtung beim Verbinden verursacht Serienwiderstandsverluste oder Shunts

Zwei Verbindungsansätze dominieren heute die Massenproduktion.

Option A: Stringen mit leitfähigem Klebstoff (CA)

Unterstützt von Herstellern wie Aiko Solar für ihre ABC-Module, verwendet dies elektrisch leitfähigen Klebstoff (ECA), einen silbergefüllten Epoxidharz, anstelle von Lot.

Prozess:

1. Ein Präzisionsdosierer trägt eine kontrollierte Menge leitfähigen Klebstoffs auf die rückseitigen Kontaktstreifen auf

2. Der Verbinder, ein flaches verzinntes Kupferband oder eine flexible Leiterplatte (FPC), wird auf den Klebstoff gelegt

3. Die Baugruppe härtet in einem Niedertemperaturofen, etwa 150-180 °C für 1-3 Minuten, oder während der Lamination

Vorteile:

• Niedertemperaturverarbeitung, also weniger thermische Belastung der Zellen, was wichtig ist, da Wafer Richtung 130 Mikrometer und darunter gehen

• Kein Lötkolbenkontakt, also weniger Mikrorisse

• Feinrasterfähigkeit bis in den Submillimeterbereich, passend zum feinen interdigitalen Muster

• Der ausgehärtete Klebstoff bleibt etwas flexibel und nimmt thermische Wechselbelastung besser auf als starres Lot

Nachteile:

• Silbergefüllter ECA ist teuer

• Aushärtung verlängert die Taktzeit, obwohl Inline-Aushärtung während der Laminierung hilft

• Die langfristige Zuverlässigkeit von ECA-Verbindungen wird im großen Maßstab noch bewiesen, obwohl frühe beschleunigte Alterungstests vielversprechend aussehen

Option B: Null-Busbar (0BB) Löten / Smart-Wire-Technologie

Der konventionellere Weg, genutzt von Herstellern wie LONGi für HPBC-basierte Module, oft mit Niedertemperaturlot oder SmartWire-Methoden.

Prozess:

1. Ultradünne Runddrähte, etwa 0,2-0,35 mm, oder Flachdraht (SmartWire) werden in einem Trägerrahmen vorgelegt

2. Die BC-Zelle wird mit der Vorderseite nach oben und der Rückseite freiliegend auf die Drahtanordnung gelegt

3. Eine Thermode (Heizstab) oder Infrarotheizung verflüssigt kurz das Lot auf dem Draht, um ihn mit den rückseitigen Kontaktfingern zu verbinden

4. Der Draht wird zur nächsten Zelle geführt

Die Kernidee ist 0BB, Null-Busbar. Anstatt ein dickes Band über diskrete Busbars zu löten, berühren Dutzende ultradünner Drähte direkt die feinen rückseitigen Kontaktfinger, sodass kein dicker Busbar benötigt wird.

Vorteile:

• Baut auf vorhandener Löttechnik auf, daher geringere Investitionskosten

• Lötverbindungen sind gut verstanden, daher ist die Zuverlässigkeit hoch

• 0BB-Drähte passen sich dem interdigitalen Muster an

Nachteile:

• Erfordert präzise Temperaturkontrolle, zu viel Hitze schadet dünnen Wafern

• Die Ausrichtung von Draht zu Kontakt ist eng und kritisch

• In manchen Aufbauten etwas höherer Serienwiderstand als bei CA

Stringing-Ausrüstung: Die neueste Generation

Ab 2026-2027 gehören zu den führenden Anbietern für BC-Stringing:

Das Verschaltung von BC-Zellen läuft aufgrund der engeren Ausrichtung etwa 10-15 % langsamer als bei herkömmlichen Zellen, aber die Lieferanten holen diesen Rückstand schnell auf.

Schritt 3: String-Layout und Matrixbildung

Sobald BC-Strings gebildet sind, normalerweise 2xN-Zellen für Halbzellen-Layouts, gehen sie in die Modulmatrix:

• Einfachglas (Glas/Rückseitenfolie) oder Doppelglas (Glas/Glas), letzteres zunehmend üblich für BC, das auf hohe Zuverlässigkeit und BIPV abzielt

• Strings werden in korrekter Serienorientierung auf dem rückseitigen Einkapselungsmaterial platziert

• Der String-Abstand folgt der Modulgröße, z. B. ein M10-basiertes 72-Zellen-Modul liegt bei etwa 2278 x 1134 mm

BC-spezifische Überlegung: BC-Zellen treiben etwas mehr Strom, dank null Frontverschattung, und bieten keine Front-Busbars als visuellen Hinweis. Daher fügt das Layout normalerweise eine optische Prüfung hinzu, um die Zellpolarität vor dem Laminieren zu bestätigen. Eine umgedrehte BC-Zelle ist leichter zu übersehen als eine Frontkontaktzelle mit offensichtlichen Busbars.

Schritt 4: Busbar- und Querverbindungs-Löten

Nach dem Layout verbinden die Hauptbusbänder die Strings in Serie, um Spannung aufzubauen.

Für BC-Module:

• Die Befestigung des Busbands folgt dem gleichen Prinzip wie bei herkömmlichen Modulen, das Band wird auf die Busbar-Pads am Zellrand gelötet

• BC-Zellen tragen oft speziell gefertigte Busbar-Pads an den Rändern, breiter als die feinen interdigitierten Finger, sodass das Bus-Löten mit herkömmlicher Ausrüstung handhabbar bleibt

• Einige BC-Designs verwenden integrierte String-Verbinder, die während des Verschaltens angebracht werden, was den separaten Bus-Schritt entfallen lässt

Neueste Variante, Shingled + BC-Hybrid: einige Hersteller testen Shingled-BC, bei dem BC-Zellen in Streifen geschnitten und überlappt werden, sodass kein separates Busband benötigt wird. Leitfähiger Klebstoff an jeder Überlappung stellt die Serienverbindung her. Im Jahr 2025 noch Nischenprodukt, aber vielversprechend für Layouts mit hoher Dichte.

Schritt 5: Lay-Up (Einkapselungsmaterial + Glas + Rückseitenfolie/Glas-Montage)

Das Lay-Up sieht einem herkömmlichen Modul sehr ähnlich.

Für ein Glas/Rückseitenfolie-BC-Modul:

1. Rückseitige Einkapselungsfolie, EVA oder POE, 0,45-0,5 mm, wird auf den Lay-Up-Tisch gelegt

2. BC-Strings/Matrix werden darauf positioniert

3. Die Front-Verkapselungsfolie wird über die Zellen gelegt

4. Frontglas, gehärtet und mit Antireflexbeschichtung für maximale Transmission, kommt oben auf

Für ein Glas/Glas-BC-Modul, das zunehmend beliebt ist:

1. Frontglas, Front-Verkapselungsfolie, Zellmatrix, Rückseiten-Verkapselungsfolie, Rückglas (transparent für bifazialen Gewinn oder opak)

BC-spezifische Hinweise zur Verkapselungsfolie:

• POE (Polyolefin-Elastomer) wird gegenüber EVA für BC stark bevorzugt, da es eine geringere Wasserdampfdurchlässigkeit aufweist, die die Rückkontakte vor Feuchtigkeitskorrosion schützt; bessere PID-Beständigkeit, die wichtig ist, wenn die gesamte elektrische Architektur auf der Rückseite lebt; und stärkere Haftung an der glatten metallisierten Rückseitenoberfläche

• Die Gleichmäßigkeit der Dicke der Verkapselungsfolie ist hier wichtiger, da ungleichmäßiges Fließen optische Unterschiede auf der Vorderseite, der Schauseite eines BC-Moduls, erzeugt. Eine inkonsistente Verkapselungsfolie kann sichtbare Blasen oder Wasserzeichenfehler hinterlassen, die auf einer busbar-freien Vorderseite hervorstechen

Schritt 6: Lamination

Der Stapel geht in den Laminator, wohl die kritischste Maschine in jeder Modullinie.

Ein typisches Laminationsprofil für BC-Module:

Gesamtzykluszeit: 25-40 Minuten, abhängig von Verkapselungsfolie und Laminator.

BC-spezifische Herausforderungen bei der Lamination:

1. Lufteinschluss an den Rückkontakten. Das interdigitierte Fingermuster erzeugt eine Mikrotopografie, die während der Lamination Luft einschließt. Führende Hersteller verwenden texturierte oder mikrokanalisierte Verkapselungsfolien, manchmal auch als Entlüftungs-Verkapselung bezeichnet, damit die Luft während der Vakuumphasen leichter entweichen kann.

2. Aushärtung des leitfähigen Klebstoffs. Wenn beim Verschaltung leitfähiger Klebstoff verwendet wurde, übernimmt die Lamination eine Doppelfunktion: Sie verkapselt das Modul und härtet gleichzeitig den Klebstoff aus. Das Temperaturprofil muss den Klebstoff vollständig aushärten, etwa 150 °C für über 10 Minuten, ohne die Verkapselung zu beschädigen.

3. Handhabung der Zellwölbung. BC-Zellen, insbesondere dünne mit 140 Mikrometern oder weniger, können sich aufgrund der asymmetrischen Spannung der Rückseitenmetallisierung leicht wölben. Die Lamination muss diese Wölbung aufnehmen, ohne den Zellabstand zu verschieben, daher wird die Viskosität der Verkapselung während der Gelierung sorgfältig abgestimmt.

Laminiergeräte für BC-Module. Dieselben großen Marken bedienen sowohl konventionelle als auch BC-Linien, aber für BC optimierte Laminiergeräte bieten verbessertes Vakuum (zweistufig bis <0,5 mbar), engere Temperaturgleichmäßigkeit (etwa ±1,5 °C über die gesamte Fläche) und programmierbare Membrandruckprofile, von sanftem bis vollem Druck.

Schritt 7: Besäumen, Kantenreinigung und Rahmung

Nach der Lamination erhält das Modul:

1. Kantenbesäumung, Entfernen von Verkapselungsmaterial, das über die Glaskante geflossen ist

2. Kantenschleifen/Säumen für Sicherheit und zur Reduzierung von Spannungspunkten

3. Rahmenbefestigung mit Silikondichtstoff oder mechanischem Crimpen

BC-spezifische Rahmung. BC-Module sind in der Regel Premiumprodukte für private Dachanlagen, BIPV und hochwertige gewerbliche Anwendungen, daher ist das Rahmendesign wichtiger. Schwarze Rahmen, eloxiert oder lackiert, sind Standard, um den All-Black-Look zu erhalten. Einige BC-Module werden rahmenlos nur mit Kantenversiegelung hergestellt, besonders für BIPV. Rahmenprofile können dünner sein oder sauberere Eckverbindungen verwenden, um zum schlanken Zellbild zu passen.

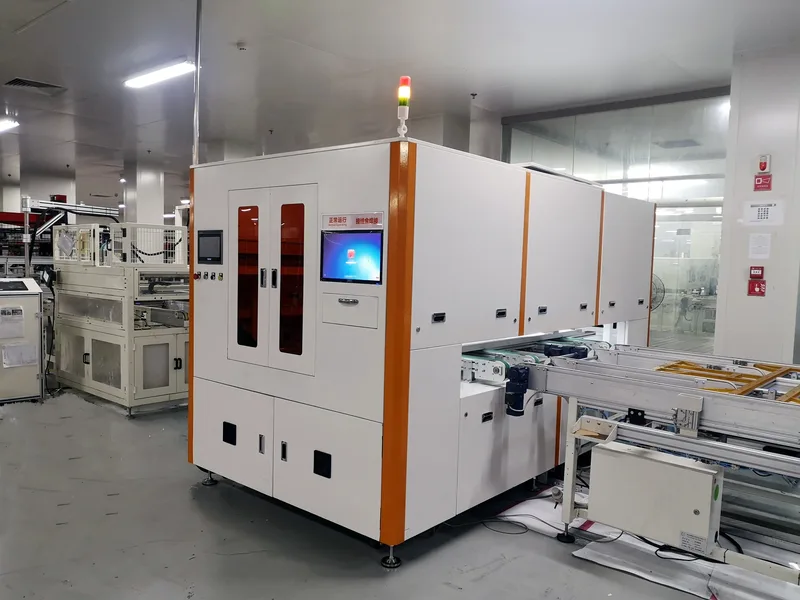

Schritt 8: Installation der Anschlussdose

Die Anschlussdose wird auf der Rückseite montiert und mit den Busbändern verbunden.

Für BC-Module werden bevorzugt kleine, flache Anschlussdosen mit geringem Profil verwendet, wiederum aus optischen Gründen und für die BIPV-Integration. Einige Hersteller verwenden integrierte Anschlussdosen-Designs, bei denen die Bypass-Dioden im Modul eingebettet sind, anstatt in einer externen Box. Das Löten oder Crimpen der Anschlussdosen-Kabel an die Busband-Enden ist dasselbe wie bei konventionellen Modulen, aber die Kabel sollten von der kontaktreichen Rückseite weggeführt werden, um Kurzschlüsse auszuschließen.

Schritt 9: Aushärtung und Abkühlung

Nach Rahmen und Anschlussdose:

• Silikon-Aushärtung: 15-30 Minuten bei Raumtemperatur oder schneller in einem Warmlufttunnel bei 60-80 °C für 5-10 Minuten

• Thermische Konditionierung: Einige Hersteller führen das gerahmte Modul durch einen kontrollierten Kühltunnel, um das Verkapselungsmaterial zu setzen und Restspannungen vor dem elektrischen Test abzubauen

Schritt 10: Blitztest und Elektrolumineszenz (EL)-Bildgebung

Das letzte Qualitätstor vor dem Verpacken.

Blitztest (I-V-Kennlinie). Ein Sonnensimulator, normalerweise Klasse AAA+ gemäß IEC 60904-9, sendet einen kalibrierten Lichtimpuls (AM1.5G, 1000 W/m², 25 °C) und liest die vollständige I-V-Kennlinie: Pmax, Voc, Isc, FF und Moduleffizienz bezogen auf die Fläche.

BC-Module erreichen routinemäßig:

• 22,5-24,0 % Moduleffizienz für gängige 182-mm- oder 210-mm-Formate

• 580-620 W für ein Standard-Halbzellenmodul mit 72 Zellen unter Verwendung von M10-Zellen

Elektrolumineszenz (EL)-Bildgebung. Strom wird unter Durchlassspannung eingespeist und eine Infrarotkamera erfasst das Leuchten. Dunkle Stellen weisen auf Mikrorisse, gebrochene Finger oder Kontaktstreifen, Shunts oder tote Zellen hin.

BC-spezifischer EL-Hinweis. EL für BC-Module wird von der Rückseite aufgenommen, wo sich die Kontakte und Strompfade befinden. Die Bilder unterscheiden sich von der EL der Vorderseite; das interdigitierte Fingermuster ist deutlich sichtbar und Defekte sehen anders aus. Bediener und KI-basierte EL-Systeme benötigen BC-spezifische Defektbibliotheken.

Schritt 11: Sichtprüfung, Kennzeichnung und Verpackung

Letzte Schritte:

• Sichtprüfung auf kosmetische Defekte, Kratzer auf der Frontglasscheibe, Rahmenfehler, Überlauf des Dichtmittels

• Kennzeichnung mit elektrischen Daten, Zertifizierungen (IEC 61215, IEC 61730, MCS, UL usw.), Seriennummer, Herstellungsdatum

• Verpackung, normalerweise 30-36 Module pro Palette, mit Eckenschutz, umspannt und umwickelt

Da BC-Module im Premiumsegment angesiedelt sind, sind die Qualitätsstufen oft höher: Einige Hersteller führen eine 100 % EL-Inspektion statt Stichproben durch, kosmetische Standards werden strenger (keine sichtbaren Defekte im aktiven Bereich), und die Verpackung kann Markenmaterialien oder Installationsanleitungen für das Wohnsegment enthalten.

3. Wichtige Qualitäts- und Zuverlässigkeitsaspekte für BC-Module

4. Stand der BC-Modulfertigung 2026-2027

Der BC-Modulmarkt skaliert schnell:

• LONGi setzt vollständig auf BC (HPBC 2.0) als nächste Mainstream-Technologie, mit angekündigten Kapazitätszielen von über 50 GW bis Ende 2025

• Aiko Solar hat ABC auf Multi-GW-Maßstab hochgefahren, mit einer Massenproduktions-Zelleffizienz von über 25,5%

• Tongwei, JinkoSolar und Risen Energy entwickeln alle TBC (TOPCon-BC-Hybrid) oder reine BC-Varianten für die Produktion 2025-2026

• Maxeon produziert weiterhin Premium-IBC-Module in seinen Werken in Malaysia und Mexiko

• Ausrüstungslieferanten wie Autowell, SC Solar und Leadmicro haben dedizierte BC-fähige Stringer und Layup-Systeme auf den Markt gebracht

Die Moduleffizienz erreicht nun 23,0-24,0% für kommerzielle BC-Module (Silizium mit einfachem Übergang), mit Leistungsklassen über 600 W in Standardformaten.

Die Kostenlücke zwischen BC- und TOPCon-Modulen hat sich auf etwa 0,05-0,10 Yuan/Wp verringert, also unter etwa 0,02 $/Wp, und viele Analysten erwarten, dass BC bis 2026-2027 die Kostenparität mit TOPCon erreicht, da die Anlagenauslastung steigt und der Silberverbrauch pro Watt weiter sinkt.

5. Fazit: BC-Modulfertigung - Mehr als nur ein Zellwechsel

Der Aufbau eines BC-Moduls bedeutet nicht, BC-Zellen einfach in eine konventionelle Linie zu werfen. Verschaltung, Verkapselungsmaterialwahl, Laminierrezeptur, Inspektionsprotokoll und Qualitätsstandards benötigen alle maßgeschneiderte Lösungen, die die Geometrie und das Wertversprechen von Rückkontaktzellen berücksichtigen.

Der Vorteil: Ausrüstung, Materialien und Prozess-Know-how reifen schnell. Was vor fünf Jahren nur dem Premium-Wohnmarkt diente, steht heute an der Schwelle zur Mainstream-Einführung im GW-Maßstab.

Für jeden, der den BC-Weg in Erwägung zieht, ist der Rat einfach. Meistern Sie zuerst den Verschaltungsschritt, dort liegt etwa 80% der Prozessarbeit. Bringen Sie das Stringen richtig hin, wählen Sie das richtige Verkapselungsmaterial, und der Rest der Linie ist mehr Evolution als Revolution.

Die Ära der Rückkontaktmodule ist da.

Ooitechs Ansicht

Wir sagen Kunden immer wieder dasselbe, wenn sie nach BC-Linien fragen: Das gesamte Spiel liegt im Stringer und im Verkapselungsmaterial, nicht im Rest der Linie. Sorgen Sie für wiederholbare CA-Dosierung und wählen Sie ein gutes POE, und eine gut gebaute Modullinie bewältigt die Rückkontaktgeometrie ohne Drama. Ein Punkt, den es zu erwähnen lohnt: Ooitech liefert nur Modul-(Montage-)Linien, nicht die Zellproduktion. Ein BC-Projekt kombiniert also unsere Layup-, Laminier- und Testausrüstung mit den BC-Zellen, die Sie beschaffen. Wenn Sie diesen Ablauf in einer echten Fabrik sehen möchten, ist der Ooitech-YouTube-Kanal unter www.youtube.com/ooitech ein guter Ort, um echtes String- und Laminier-Filmmaterial anzusehen.
